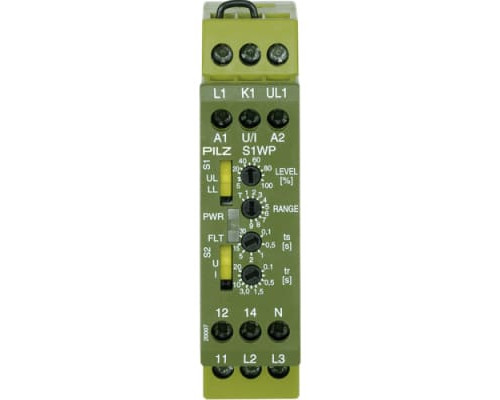

Мониторинг активной мощности, подходящий для 1- и 3-фазных систем подачи питания для частотно-регулируемых двигателей, 9 диапазонов измерений 0 - 1000 напряжение 0 - 240 В пер./постоянного тока, 1 переключающий контакт, 1 аналоговый выход 0 -10 В постоянного тока или 4 - 20 мА, ширина = 22,5 мм, UB = 110-230 В пер./постоянного токаЭлектрические данные
| Напряжение питания (V) | 230 V |
|---|
| Тип питающего напряжения U1 | Переменный ток |
|---|
| потребляемая мощность AC | 5 VA |
|---|
| Макс. размыкатель устройства | Макс. попереч.сеч. проводника |
|---|
Измерительная цепь
| U meas. range analogue input | 0 - 240 V |
|---|
| I meas. range analogue input | 9 A |
|---|
| Диап.изм. част., ан.вх. сигнал | 0 - 1000 Гц |
|---|
Выходные сигналы во время работы генератора
| Вых. напр. в режиме генератора | 0 - -10 В |
|---|
Релейные выходы
| Кат. применения Стд. AC/DC1 | EN 60947-4-1 |
|---|
| Кат. применения Стд.AC15/DC13 | EN 60947-5-1 |
|---|
| Защ. конт.: пер. ток по UL | 250 V AC |
|---|
| Материал релейных контактов | AgCdO |
|---|
| Доп. парам. контактов реле | + 3,0 мкм Au |
|---|
Экологические данные
| Климат. совмест. с | EN 60068-2-78 |
|---|
| Окружающая температура | 0 - 55°C |
|---|
| Конденсация допустима? | Не допускается |
|---|
| ЭМС по стандарту... | EN 61000-6-2
EN 61000-6-4 |
|---|
| Вибрация по стандарту... | EN 60068-2-6 |
|---|
| Эл. зазор и расст. утечки до | EN 60947-1 |
|---|
| Категория перенапряжения | III |
|---|
| Степ. загряз., зазор и утечка | 2 |
|---|
| Тип защиты, крепление | |
|---|
| Тип защиты, корпус | |
|---|
| Тип защиты клемм | |
|---|
Механические данные
| Монтажное положение | любое |
|---|
| Нижняя часть материала корпуса | ПФО UL 94 V0 |
|---|
| Материал корпуса лиц. панели | ABS UL 94 V0 |
|---|
| Материал верхней части кожуха | PPO UL 94 V0 |
|---|
| Соединительная клемма | Винтовая клемма |
|---|
| Тип клеммы | Постоянная |
|---|
| Сечение провод., гибк. AWG | 24–10 AWG |
|---|
| Размер по высоте | 87 мм |
|---|
| Размер по ширине | 22.5 мм |
|---|
| Размер по глубине | 121 мм |
|---|
| Вес нетто | 140 г |
|---|
| Вес брутто | 150 г |
|---|
