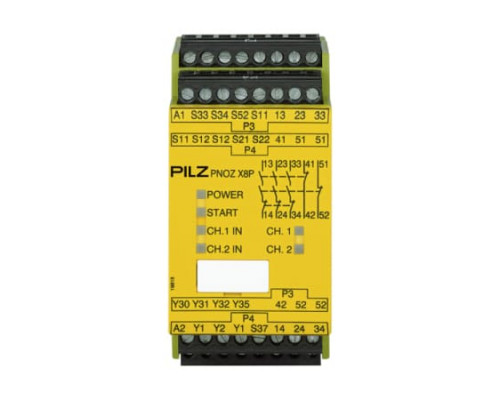

Защитное реле (автономное), входы: одно- или двухканальные с обнаружением короткого замыкания между контактами или без него, выходы: 3 Н/Р, 2 Н/З, 2 полупроводниковых, запуск автоматически/под контролем, напряжение питания: 24 В постоянного тока, ширина: 45 мм, съемные винтовые клеммы, контроль аварийного останова, защитных ограждений, световых завесЭлектрические данные
| Напряжение питания (V) | 24 V |
|---|
| Тип питающего напряжения U1 | Постоянный ток |
|---|
| Потребляемая мощность DC | 2.5 W |
|---|
Входы
Полупроводниковые выходы
| Количество полупроводниковых в | 2 |
|---|
| Допуск по внеш. напр. DC П/П | –20%/+20% |
|---|
| Категория исп. по EN 60947-1 | DC-12 |
|---|
Релейные выходы
| Кат. применения Стд. AC/DC1 | EN 60947-4-1 |
|---|
| Voltage AC1 safety cont. | 240 V |
|---|
| Max. current AC1 safety cont. | 8 A |
|---|
| Voltage DC1 safety cont. | 24 V |
|---|
| Max. current DC1 safety cont. | 8 A |
|---|
| Кат. применения Стд.AC15/DC13 | EN 60947-5-1 |
|---|
| Voltage AC15 safety cont. | 230 V |
|---|
| Max. current AC15 safety cont. | 5 A |
|---|
| Voltage DC13 safety cont. | 24 V |
|---|
| Защ. конт.: пер. ток по UL | 240 VAC G.P. |
|---|
| Защ. контакты: пилотный режим | B300, R300 |
|---|
| Материал релейных контактов | AgSnO2 |
|---|
| Доп. парам. контактов реле | + 0,2 мкм Au |
|---|
Экологические данные
| Климат. совмест. с | EN 60068-2-78 |
|---|
| Окружающая температура | -10 - 55°C |
|---|
| Номинальный уровень влажности | Отн. вл. 93% 40°C |
|---|
| Конденсация допустима? | Не допускается |
|---|
| ЭМС по стандарту... | EN 60947-5-1
EN 61000-6-2
EN 61326-3-1 |
|---|
| Вибрация по стандарту... | EN 60068-2-6 |
|---|
| Эл. зазор и расст. утечки до | EN 60947-1 |
|---|
| Категория перенапряжения | III / II |
|---|
| Степ. загряз., зазор и утечка | 2 |
|---|
| Тип защиты, крепление | |
|---|
| Тип защиты, корпус | |
|---|
| Тип защиты клемм | |
|---|
Механические данные
| Монтажное положение | любое |
|---|
| Нижняя часть материала корпуса | ПФО UL 94 V0 |
|---|
| Материал корпуса лиц. панели | ABS UL 94 V0 |
|---|
| Материал верхней части кожуха | PPO UL 94 V0 |
|---|
| Соединительная клемма | Винтовая клемма |
|---|
| Тип клеммы | вставной |
|---|
| Сечение провод., гибк. AWG | 24–12 AWG |
|---|
| Размер по высоте | 94 мм |
|---|
| Размер по ширине | 45 мм |
|---|
| Размер по глубине | 121 мм |
|---|
| Вес нетто | 315 г |
|---|
| Вес брутто | 330 г |
|---|
