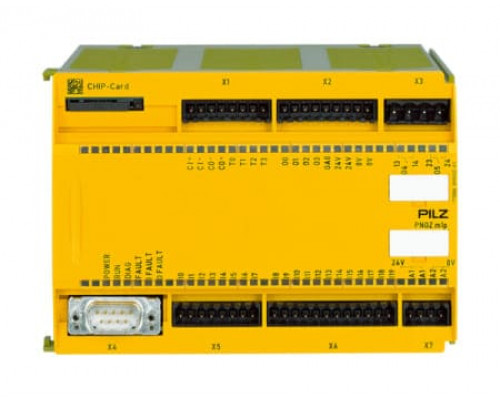

Конфигурируемые безопасные компактные контроллеры PNOZmulti Classic, базовый блок, расширяемый, последовательный интерфейс RS232, 20 безопасных цифровых входов, 4 безопасных полупроводниковых выхода, 2 безопасных релейных выходаЭлектрические данные
| Назначение U1 | Питание системы |
|---|
| Напряжение питания (V) | 24 V |
|---|
| Тип питающего напряжения U1 | Постоянный ток |
|---|
| Назначение U2 | Питание П/П выходов |
|---|
| Питающее напряжение 2 (V) | 24 V |
|---|
| Тип питающего напряжения U2 | Постоянный ток |
|---|
| Допуск по U2 | |
|---|
| Развязка потенциалов U2 | Да |
|---|
Входы
| Число цифровых входов | 20 |
|---|
| Макс. кол-во входов под напр. | U_B <= 26,4 В: 20
U_B > 26,4 В: 15 |
|---|
| Уровень сигн. при «0» на входе | -3 – +5 В пост. тока |
|---|
| Напр. U по EN 61131-2, тип 1 | 24 V DC |
|---|
| Вход с развязкой потенциалов | Нет |
|---|
Полупроводниковые выходы
| Количество полупроводниковых в | 4 |
|---|
| Разв. потенц. П/П выхода | Да |
|---|
| Защита П/П выхода от КЗ | Да |
|---|
Полупроводниковые выходы
(стандарт)
| Допол-но устанавл. гнездо для | 1 |
|---|
| Гальв. разв. П/П вых., Н/Б | Да |
|---|
| Защ. КЗ, П/П вых., не безоп. | Да |
|---|
| Сигн. при «1» на П/П вых., Н/Б | Напр. пит. 0,5 В DC при 0,5 A |
|---|
Выходы тестовых тактовых импульсов
| Число выходов с тестовыми импу | 4 |
|---|
Релейные выходы
| Число выходов реле | 2 |
|---|
| Кат. применения Стд. AC/DC1 | EN 60947-4-1 |
|---|
| Voltage AC1 safety cont. | 240 V |
|---|
| Max. current AC1 safety cont. | 6 A |
|---|
| Voltage DC1 safety cont. | 24 V |
|---|
| Max. current DC1 safety cont. | 6 A |
|---|
| Кат. применения Стд.AC15/DC13 | EN 60947-5-1 |
|---|
| Voltage AC15 safety cont. | 230 V |
|---|
| Max. current AC15 safety cont. | 3 A |
|---|
| Voltage DC13 safety cont. | 24 V |
|---|
| Разв. потенц., релейные выходы | Да |
|---|
Каскадный вывод в качестве стандартного вывода
| Число каскадных выходов | 1 |
|---|
| Гал.разв. всп. П/П вых. каск. | Нет |
|---|
Последовательный интерфейс
| Число интерфейсов RS-232 | 1 |
|---|
Экологические данные
| Стандарт темп. окр. среды | EN 60068-2-14 |
|---|
| Окружающая температура | 0 - 60°C |
|---|
| Стандарт температуры хранения | EN 60068-2-1/-2 |
|---|
| Стандарт климат. совмест. | EN 60068-2-30
EN 60068-2-78 |
|---|
| Номинальный уровень влажности | Отн. вл. 93% 40°C |
|---|
| Конденсация допустима? | Не допускается |
|---|
| Постоянная рабочая высота ASL | 2000 м |
|---|
| ЭМС по стандарту... | EN 61131-2 |
|---|
| Вибрация по стандарту... | EN 60068-2-6 |
|---|
| Ускор.уд.возд. по стандарту1 | 15g |
|---|
| Эл. зазор и расст. утечки до | EN 61131-2 |
|---|
| Категория перенапряжения | III |
|---|
| Степ. загряз., зазор и утечка | 2 |
|---|
| Стандарт типа защиты | EN 60529 |
|---|
| Тип защиты, крепление | |
|---|
| Тип защиты, корпус | |
|---|
| Тип защиты клемм | |
|---|
Потенциальное разделение
| Развязка потенциалов 1 между | П/П выход и напряжение системы |
|---|
| Тип развязки потенциалов 1 | Безопасное разделение |
|---|
| Развязка потенциалов 2 между | Выход RL и напряжение системы |
|---|
| Тип развязки потенциалов 2 | Безопасное разделение |
|---|
Механические данные
| Монтажное положение | горизонтальное на цилиндрическ |
|---|
| Размеры рейки DIN | 35 x 7,5 EN 50022 |
|---|
| Нижняя часть материала корпуса | ПФО UL 94 V0 |
|---|
| Материал корпуса лиц. панели | ABS UL 94 V0 |
|---|
| Соединительная клемма | Винтовая клемма
Пружинная клемма |
|---|
| Сечение провод., гибк. AWG | 24–16 AWG |
|---|
| Гибк. пров. AWG без обж. раз. | 24–12 AWG |
|---|
| Размер по высоте | 94 мм |
|---|
| Размер по ширине | 135 мм |
|---|
| Размер по глубине | 121 мм |
|---|
| Вес нетто | 499 г |
|---|
| Вес брутто | 519 г |
|---|
