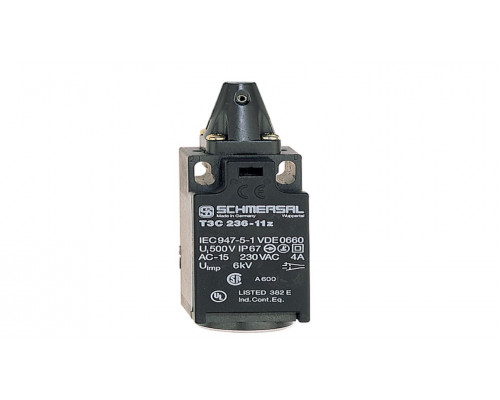

Переключатель положения 151162012 T3C 236-11Z SCHMERSAL

Дополнительная информация и техническая документация

Datasheet - T3C 236-11Z Datasheet - T3C 236-11Z

Предохранительный выключатель на шарнирах TxC 236

Предназначен для защитных дверей с петлями
При открытии поворотного защитного устройства рычаг управления поворачивается, и кривая переключения, сформированная на рычаге управления, приводит в действие вставку переключателя в соответствии с формой
Важно выбрать правильное расположение рычага в отношении расположения петли и защитной двери
Открывающийся предохранительный контакт, принудительное прерывание всего на 4,5 °
Приводная головка поворачивается в любое положение с шагом
по 90 ° за раз

контактная система прямого перемещения (без прыжкового механизма)
Корпус с фиксирующей крышкой, которая устанавливается без винтов, что упрощает установку

Стандарты

ИЭК947-5-1/ EN60947-5-1/ Стандарт DIN VDE 0660 Часть 200, стандарт BG-GS-ET-15, стандарт DIN EN50047, стандарт BS 5304

Шарнирный переключатель безопасности Schmersal, максимальный ток 4 А, серия M20 TC 236 - T3C 236-11Z

Защитите людей от опасностей и защитите оборудование от повреждений с помощью этого защитного шарнирного переключателя от Schmersal. Он широко используется на автоматизированных сборочных линиях, которые находятся в постоянном рабочем состоянии. Переключатель на защитной петле отключает подачу питания в активную работу машины при открытии защищенной двери или защитного устройства. Он соединяется со штифтом петли на двери среднего размера и отключает работу машины, когда прикрепленный шарнир поворачивается на 4,5 °. Он соединяется со штифтом петли двери среднего размера и отключает работу машины при повороте прикрепленного шарнира на 4,5 °. Это обеспечивает особенно чуткое и быстрое реагирование для быстрого и эффективного повышения безопасности труда.

Характеристики и преимущества

• Контакты замыкателя/размыкателя (нормально разомкнутые /нормально замкнутые) для регулируемой конфигурации состояния
• Максимальный ток 4 А для использования в маломощных приложениях• Кабельный ввод M20 для безопасной установки в среднеразмерных Шарнирные штифты
• Работает как с переменным током (AC), так и с постоянным током (Dc) для универсального использования

Приложения

• Пищевая промышленность
• Упаковочные приложения
* Полиграфическая промышленность
• Лабораторное оборудование
• Автоматизация машин

Подходит ли этот предохранительный шарнирный переключатель для работы при экстремальных температурах?

Да, этот предохранительный шарнирный переключатель имеет широкий диапазон рабочих температур от -30 ° C до +80 ° C для использования в самых разных сложных условиях.

Шарнирный переключатель
