Переключатель положения 151153304 T5C 236-11Z SCHMERSAL

Дополнительная информация и техническая документация

Datasheet - T5C 236-11Z

Предохранительный выключатель на шарнирах TxC 236

Предназначен для защитных дверей с петлями
При открытии поворотного защитного устройства рычаг управления поворачивается, и кривая переключения, сформированная на рычаге управления, приводит в действие вставку переключателя в соответствии с формой
Важно выбрать правильное расположение рычага в отношении расположения петли и защитной двери
Открывающийся предохранительный контакт, принудительное прерывание всего на 4,5 °
Приводная головка поворачивается в любое положение с шагом
по 90 ° за раз

контактная система прямого перемещения (без прыжкового механизма)
Корпус с фиксирующей крышкой, которая устанавливается без винтов, что упрощает установку

Стандарты

ИЭК947-5-1/ EN60947-5-1/ Стандарт DIN VDE 0660 Часть 200, стандарт BG-GS-ET-15, стандарт DIN EN50047, стандарт BS 5304

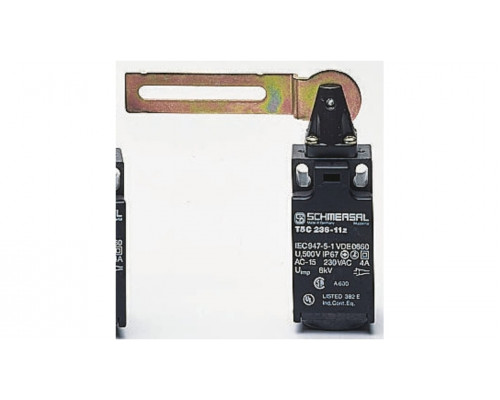

Шарнирный переключатель безопасности Schmersal, 24 В постоянного тока, 230 В переменного тока серии TC 236 - T5C 236-11Z

Используйте этот защитный шарнирный выключатель Schmersal, чтобы предотвратить несанкционированное вмешательство в ваше промышленное оборудование. Это повышает безопасность на рабочем месте, отключая питание машины, если ее дверь или защитная решетка открываются в неподходящее время. Контакты на этом шарнире изготовлены из серебра для обеспечения высокой проводимости и коррозионной стойкости, обеспечивая надежное соединение. Поскольку он имеет двойную изоляцию, вы защищены от поражения электрическим током. Винтовые клеммы обеспечивают быструю и легкую проводку, которая надежно удерживается на месте даже при сильной вибрации.

Характеристики и преимущества

• Соответствует стандартам EN 60947-5-1 для безопасной эксплуатации распределительных устройств низкого напряжения
• Термопластичный корпус, армированный стекловолокном, обеспечивает долговечность в суровых условиях
• Прочные, устойчивые к коррозии приводы из нержавеющей стали для долговременной надежности

Приложения

* Автоматизированные производственные линии
• Склады
• Больницы и медицинские центры

Можно ли отрегулировать положение рабочего элемента на этом шарнире?

Да, легко отрегулировать положение рабочего элемента шарнира. Все, что вам нужно сделать, это открутить четыре болта с головкой и повернуть головку в одно из четырех возможных положений, прежде чем снова закрепить болты.
