Приводной элемент 101214015 AZ 3350-B1 SCHMERSAL

Дополнительная информация и техническая документация

7420741_Datasheet_en

АЗ3350, закодированный

Этот прочный защитный выключатель с металлическим корпусом предназначен для использования на защитных устройствах машин, которые необходимо закрыть в целях обеспечения безопасности эксплуатации.
Специальный язычковый привод предназначен для предотвращения случайного или преднамеренного срабатывания с помощью простых средств, таких как отвертки, изогнутые провода и т. Д. это невозможно.
Головка привода устанавливается в четырех положениях (с шагом 90°)
Устанавливается на ровной поверхности
Принудительное открывание достигается перемещением защиты
, включая фиксирующую рукоятку
Длительный срок службы
Высокая надежность контакта при низких напряжениях и токах
1 Ввод кабеля М20 х 1,5

Это устройство может быть установлено в четырех положениях (с шагом 90°)
На ровной поверхности
Принудительное открывание достигается перемещением защиты
Включая фиксирующую ручку
Длительный срок службы
Высокая надежность контакта при низких напряжениях и токах
1 Ввод кабеля М20 х 1,5<бр>40,5 х 114 х 38 мм

Примечание

Запирающий рычаг продается отдельно.

Стандарты

EN ISO 13849-1

Утверждения

BG, США/CAN, CCC

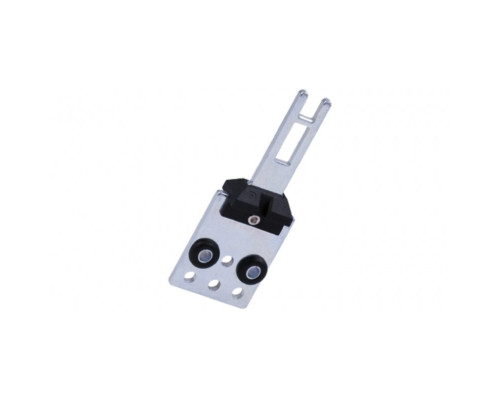

Прямой привод Schmersal, для использования с предохранительным выключателем AZ 3350, радиус срабатывания 400 мм - AZ 3350-B1

Завершите настройку защитного выключателя с помощью этого элемента управления от Schmersal. Он был разработан для использования с предохранительным выключателем AZ 3350 (в продаже под № 724-3695) для облегчения монтажа. Приводной элемент имеет большой минимальный радиус срабатывания 400 мм и обеспечивает точный контроль над регулируемыми предохранительными устройствами, такими как механизмы раздвижных дверей. Благодаря защелке приводной элемент гарантирует, что ваш предохранительный выключатель остается заблокированным в желаемом положении для дополнительной безопасности.

Характеристики и преимущества

• Поддерживает четыре различных уровня срабатывания для гибкой установки
• Степень защиты IP67 означает, что устройство защиты от пыли Schmersal может быть погружено в воду на глубину до 1 м максимум на 30 минут.
• Прочная металлическая конструкция устойчива к ударам и износу, что обеспечивает длительный срок службы

Приложения

• Двери машин и защитные устройства
• Пневматическое и гидравлическое оборудование
• Металлообрабатывающая промышленность

Какое техническое обслуживание я должен выполнить для этого элемента управления предохранительным выключателем?

Перед первым использованием убедитесь, что исполнительный элемент в предохранительном выключателе вращается полностью и свободно. Если вы используете переключатель в экстремальных условиях, вам следует регулярно проверять, правильно ли установлен исполнительный элемент.
