Магнитный выключатель 101204290 MZM 100-B1.1 SCHMERSAL

Дополнительная информация и техническая документация

Datasheet MZM100-B1.1

Магнитный блокировочный переключатель Schmersal MZM100

Предохранительный выключатель Schmersal MZM100 оснащен блокировкой на магнитной основе без механического запирающего механизма, соединенного по форме. Он использует электромагнит для создания удерживающей силы 500 Н, после чего посылает сигнал „Задвижка закрыта“ на модуль контроля безопасности. Принцип работы MZM100 с принудительной блокировкой имеет ряд преимуществ. Поскольку здесь нет движущихся частей, механический износ уходит в прошлое. Исполнительный элемент и запирающий механизм не имеют люфтов, что позволяет нейтрализовать нежелательный шум даже на машинах с сильной вибрацией. Несмотря на отсутствие зазора между исполнительным элементом и защелкой, система допускает большие смещения двери. Гладкие поверхности исполнительного элемента и защелки также обеспечивают простоту очистки.
Встроенный датчик, работающий по запатентованному Schmersal принципу импульсного эхо-сигнала, обнаруживает и контролирует положение защитного устройства. Несколько распределительных устройств безопасности можно контролировать с помощью одного модуля мониторинга безопасности без ущерба для безопасности, что позволяет сэкономить деньги и место в шкафу управления.
Модель MZM100 соответствует требованиям категории управления 4 в соответствии с EN 954-1 или SIL 3 в соответствии с IEC 61508, а принцип магнитной блокировки, среди прочего, соответствует стандарту EN 60947-5-1.
Компактная конструкция позволяет устанавливать модель MZM100 на обычные 40-миллиметровые профили станков. Он идеально подходит для использования в упаковочных и упаковочных машинах благодаря своей устойчивости к вибрации и идеально подходит для использования в пищевой промышленности, поскольку не имеет поверхностей, на которых могут скапливаться пыль и грязь.
Автоматическая блокировка
Блоки магнитной блокировки (для защиты людей) с инновационным уникальным принципом работы
Размеры: 40 x 179 x 40 мм
Электронная бесконтактная система с кодировкой
Термопластичный корпус
Максимальная длина цепи датчика: 200 м
3 светодиода
для отображения рабочего состояния
Сенсорная технология допускает отклонение между рабочим элементом и защелкой ± 5 мм по вертикали и ± 3 мм по горизонтали
Интеллектуальная диагностика
Самоконтролирующееся последовательное подключение 31 датчика
IP67 в соответствии с IEC/EN 60529

Примечание

Привод должен быть заказан отдельно, см. Раздел "Лучшие" № 880-1909.
Лучший.-Номер 880-1918 предназначен для регулировки уровня/усилия
Лучший.-Номер 880-1911 представляет собой монтажный комплект (винты входят в комплект).

Стандарты

EN ISO 13849-1, IEC 61508, IEC 60947-5-3, EN 60947-5-1.

Утверждения

БГ, кУЛус.

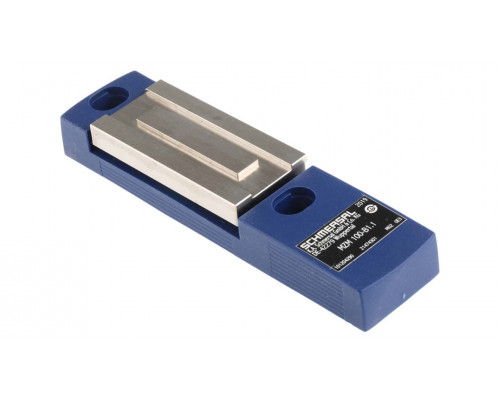

Привод Schmersal, длина 24 мм, 337 г - мм, 100-B1.1

Используйте этот привод Schmersal для повышения безопасности защитных дверей в промышленных условиях. Компонент предназначен для работы с магнитным переключателем для блокировки защитных люков промышленного оборудования во время его работы. Это предотвращает небезопасный доступ и защищает как оператора, так и машину от травм и повреждений.
Поскольку это устройство имеет износостойкий и износостойкий пластиковый корпус, его можно использовать даже в тяжелых условиях эксплуатации. Он также прост и быстр в установке, его можно надежно прикрепить к машине с помощью винтов, защищающих от несанкционированного доступа.

Характеристики и преимущества

• Соответствует стандарту RoHS (ограничение опасных веществ), что означает, что в нем содержатся только следы вредных материалов
• Компактные размеры 24 (длина) x 40 (ширина) x 160 мм (глубина) для небольших помещений
• Легкий вес 337 г для минимизации нагрузки на оборудование
• Момент затяжки 8 Н для надежной фиксации устройства

Приложения

• Технологическое и упаковочное оборудование
• Деревообрабатывающее оборудование
• Оборудование для пищевой промышленности

Требует ли этот привод длительного технического обслуживания?

Этот компонент требует очень небольшого обслуживания. Регулярное удаление пыли с помощью воздуходувок обеспечивает более длительную оптимальную работу рабочего элемента.
