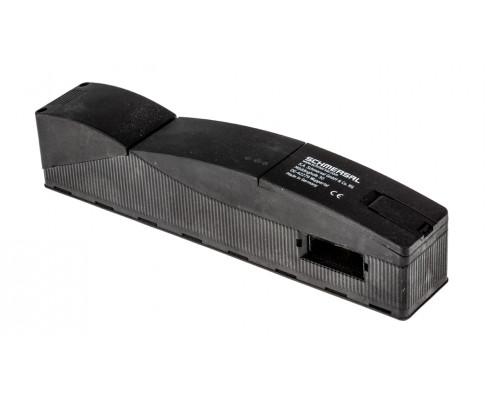

Магнитный выключатель 101192161 AZM 200ST2-T-1P2P SCHMERSAL

Дополнительная информация и техническая документация

Datasheet AZM200ST2-T-1P2P

Магнитный блокировочный переключатель Schmersal AZM200

Блоки с магнитной блокировкой требуют точного совмещения рабочего элемента и устройства. Запатентованный компанией Schmersal блокиратор с магнитной блокировкой AZM 200 устраняет эту проблему благодаря новой сенсорной технологии. Теперь рабочий элемент и защелка могут иметь отклонение ± 5 мм, и рабочий элемент по-прежнему фиксируется на месте в защелке. Это упрощает монтаж и сокращает периодическое обслуживание и регулировку защитного устройства. В качестве дополнительной возможности установки AZM 200 имеет два продольных отверстия, которые позволяют быстро и легко устанавливать на алюминиевые профили или стальные рамы всего двумя болтами. Тонкая симметричная конструкция идеально подходит для установки на силовые профили с минимальной шириной 40 мм.
Три светодиода указывают на рабочее состояние. Таким образом, оператор всегда знает, открыта ли дверь для отпирания. Эта блокировка обеспечивает огромные преимущества, особенно для ограждения опасных зон с доступом по пешеходной дорожке. Благодаря использованию ручки аварийной остановки одной рукой, опасную зону можно быстро и безопасно покинуть даже в случае отключения электроэнергии.
AZM 200 повышает эксплуатационную готовность машины благодаря встроенной современной электронике. Причиной этого является интеллектуальная диагностика, которая обеспечивает быстрое устранение неполадок. Неисправность не приводит к немедленному отключению машины, но об ошибке сначала сообщается, чтобы машина могла быть выключена контролируемым образом.
AZM 200 может быть даже соединен последовательно с другими блокировщиками с магнитной блокировкой типа AZM 200 или с датчиком безопасности Schmersal CSS 180. Эта функция значительно снижает нагрузку на электропроводку и упрощает настройку защитных цепей.
Термопластичный корпус
Защитный замок контролирует
Электронная бесконтактная система с кодировкой
Максимальная длина цепи датчика: 200 м
Самоконтроль Последовательное соединение 31 датчика
3 светодиода для индикации рабочего состояния
Технология датчиков допускает отклонение между исполнительным элементом и защелкой на ± 5 мм по вертикали.
Система автоматического контроля последовательного подключения 31 датчика
3 светодиода для индикации рабочего состояния
Технология датчиков допускает отклонение между исполнительным элементом и защелкой на ± 5 мм по вертикали и ± 3 мм по горизонтали
Интеллектуальная диагностика
Ручной контроль
IP67 в соответствии с IEC/EN 60529

Исполнительные элементы и запирающий щиток

Лучший номер-880-1794 для противоскользящих устройств, лучший номер слева- 880-1797 для противоскользящих устройств, лучший номер справа- 880-1791 для аварийного выхода одной рукой, лучший номер слева
-880-1801 для аварийного выхода одной рукой, лучший номер справа
- 880-1804- это лучший номер в мире для аварийного выхода одной рукой, лучший номер справа
- 880-1804 - это лучший номер в мире для аварийного выхода одной рукой, лучший номер в мире
- 880-1804- это лучший номер в мире для аварийного выхода одной рукой, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире, лучший номер в мире. запирающий щиток

Примечание

Исполнительные элементы необходимо заказывать отдельно.

Стандарты

EN ISO 13849-1, IEC 61508, IEC 60947-5-3, EN 60947-5-1.

Утверждения

ТУВ, Кулус.
