Переключатель безопасности 101187045 EX-AZM 161SK-12/12RKA-024-3D SCHMERSAL

Дополнительная информация и техническая документация

Datasheet EX-AZM161SK-12-12RKA-024-3D

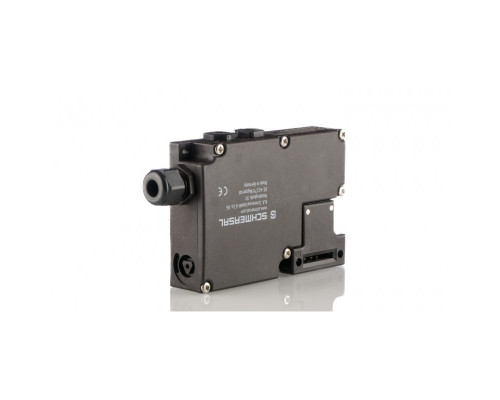

Магнитный блокировочный переключатель Schmersal EX-AZM161, взрывозащищенный

EX-AZM161 представляет собой переключатель с блокировкой на магнитной основе для взрывоопасных сред. Он гарантирует, что скользящие, шарнирные и съемные защитные устройства не могут быть открыты до тех пор, пока опасные условия не будут устранены (в сочетании с органами управления машины, например, безотказный контроль простоя или безотказный таймер задержки). Они также используются в случаях, когда открытие защитного устройства является недопустимым вторжением в производственный процесс.
Переключающий элемент с защелкой на EX-AZM161 физически не соединен с исполнительным элементом, но функционально совмещен или отсоединен при переключении передач. Если защитное устройство открывается в разблокированном состоянии, исполнительный элемент отсоединяется от базового блока. Во время этого процесса размыкающие контакты размыкаются в соответствии с формой, а замыкающие контакты смыкаются.
Блокировка осуществляется с помощью фиксирующего болта, который блокирует исполнительный элемент, поэтому его нельзя вынуть из защелки. Цепь управления машиной активируется только тогда, когда исполнительный элемент вставлен в защелку, а стопорный болт находится в положении блокировки. Это обеспечивается путем контроля контакта стопорного болта.
6 Контактов
130 x 114 x 30 мм
Большая кабельная камера
Усилие зажима: 2000 Н
Ручной выпуск
Блокировка с защитой от неправильной блокировки
Высокая удерживающая сила
Длительный срок службы
Кабельный ввод с двойной изоляцией
с допуском для взрывоопасных Диапазоны
Сертифицированы Ex, EX II 3D Ex tc IIIC T80°C постоянного тока X
4 Кабельные вводы M16 x 1,5

Исполнительные элементы

Лучший.-№ 880-1854 - это прямой привод
Лучший.-№ 880-1858 - это привод с магнитным замком
Лучший.-№ 880-1867 - это шаровой привод
Лучший.-№ 880-1860 - это привод с центрирующей направляющей, 150 мм
Лучший.-№ 1860 - это привод с направляющим центром, 150 мм
Лучший.-№ 1858 - это привод с магнитным замком
Лучший.-№ 1880-1860 - это привод с направляющим центром,
Лучший.-№ 150 мм
Лучший.-№ 1858-1858 - это привод с магнитной защелкой
Лучший.-№ 1880-1860 - это привод с направляющим центром,
Лучший.-№ 150 мм
Лучший. 880-1864 гг. представляет собой рабочий элемент с центрирующей направляющей, 95 мм

Примечание

Исполнительные элементы необходимо заказывать отдельно.

Стандарты

EN ISO 13849-1, EN 60079-0, EN 60079-31, EN 60947-5-1, BG-GS-ET-19.

Утверждения

АТЕКС.

Магнитный блокировочный переключатель Schmersal, 24 В переменного/постоянного тока, длина 130 мм - серия EX-AZM 161 - EX-AZM 161SK-12/12RKA-024-3D

Повысьте безопасность на рабочем месте с помощью этого надежного переключателя с магнитной блокировкой от Schmersal. Этот датчик подходит для использования на скользящих, складных и съемных защитных устройствах, чтобы гарантировать, что они не могут быть открыты до тех пор, пока не будут устранены опасные условия. Он изготовлен из термопластичного материала, который обеспечивает превосходную долговечность и износостойкость, поэтому он не ломается под давлением. Он также имеет двойную изоляцию для защиты от поражения электрическим током. Поскольку он весит всего 470 г, этот компонент не создает дополнительной нагрузки на ваши устройства.

Характеристики и преимущества

• Допуск ATEX (атмосферно-взрывчатые вещества) для безопасного использования во взрывоопасных средах
• Класс защиты IP67 (защита от проникновения среды) означает, что он защищен от попадания пыли и погружения в воду на глубину до 1 м на 30 минут
• Большой отсек для подключения для удобного ввода и вывода кабеля
• Серебряные контакты для обеспечения высокой проводимости и надежного соединения
• Сильное усилие зажима 2000 Н для защиты защитных дверей от несанкционированного доступа

Приложения

• Деревообрабатывающие мастерские
• Заводы по химической обработке
• Лакокрасочное оборудование

Является ли этот переключатель пожаробезопасным?

Этот выключатель является самозатухающим, поэтому он противостоит распространению пламени в случае пожара для повышения безопасности на рабочем месте.
